不銹鋼籃式過濾器

型號:YQL-DN100

精度:10-4000μm

材質:不銹鋼

過濾介質:液體介質

產品簡介:產品概述不銹鋼籃式過濾器是除去液體中少量固體顆粒的小型設備，用在油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．因濾網結構與其它過濾網不一

獲取優惠報價

在線客服咨詢

7*24小時服務熱線 15903037828

產品介紹

產品概述

不銹鋼籃式過濾器是除去液體中少量固體顆粒的小型設備，用在油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．因濾網結構與其它過濾網不一樣，形狀像籃子，故名藍式過濾器。

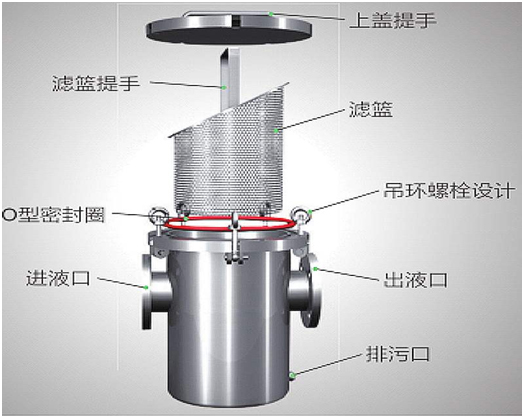

不銹鋼籃式過濾器安裝在管道上能除去流體中的較大固體雜質，主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。當流體進入有濾網后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾桶取出，處理后重新裝入即可，因此，使用維護極為方便。

應用領域

鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等。
石化行業:化工原料過濾、旁濾（循環冷卻水）系統的過濾、污水處理等
電力行業：鍋爐水系統處理、污水處理等
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等
機械加工行業：循環冷卻水系統、高壓沖洗水系統等。

工作原理

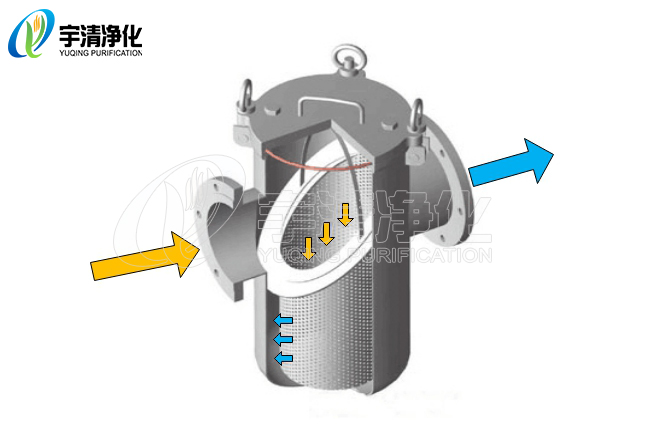

液體通過進液口進入到籃式過濾器內部后，由于濾籃為斜開口：低于進液口、高于出液口，所以雜質被有效攔截在濾網中。通過濾網的液體過濾并從出液口流出過濾器。

產品特點

濾網精度可調節:鉆孔（4000-800μm）楔形（1000-50μm）金屬編織復合（800—20μm）
工作壓力：0.1MPa≤P≤6.4MPa(特殊可定制)
工作溫度：-80℃ ≤T≤400℃
清洗方式：人工拿出濾網清洗
安裝方式：螺紋、法蘭、對焊

產品參數

殼體材質 Body	濾框濾網材質 Glass Material	S密封件 Seal Material	工作溫度（℃） Ambient Temperature		操作壓力 Operating Pressure	連接方式 Joint type
碳鋼 CS	見不銹鋼濾芯技術特性表	金屬纏繞 Metal enlace 丁腈橡膠 NBR 聚四氟乙烯 PTFE	CS	-20～250℃	0.6～5.0MPa	螺紋連接 Threaded 法蘭連接 Flange joint 對焊連接 Butt Welding joint
黃銅 H62			H62
碳鋼襯 PTFE			CS/PTFE
不銹鋼 304			304	-80～450℃
不銹鋼 316L			316L

籃式過濾器選型一般原則

殼體/濾網材質：
根據需要過濾的介質特性選擇適合的殼體與濾網材質
進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查表“濾網規格”。

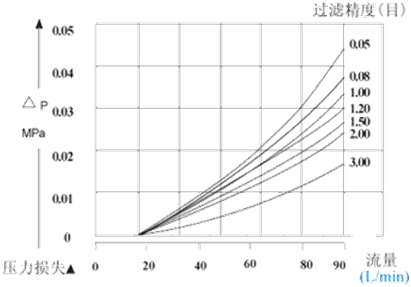

過濾器壓力曲線圖

日常維護

① 過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
② 當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，當管路前后壓差≥0.02Mpa時需及時清除過濾器芯內的雜質；
③ 清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，受損的過濾芯，會使過濾后的介質純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
④如發現不銹鋼鋼絲網變形或損壞，需馬上更換
