防爆型自清洗過濾器

型號:YQZF-DN100-B1.6/0.3(-T)

精度:300μm

材質:不銹鋼316L

過濾介質:水1

產品簡介:1、產品概述防爆型自清洗過濾器是一種用于復雜工況下（含有易燃易爆氣體、粉塵等）處理水中雜質的設備。防爆型自清洗過濾器可以將大于80m以上顆粒雜質攔截過濾掉，保證出水

獲取優惠報價

在線客服咨詢

7*24小時服務熱線 15903037828

產品介紹

1、產品概述

防爆型自清洗過濾器是一種用于復雜工況下（含有易燃易爆氣體、粉塵等）處理水中雜質的設備。防爆型自清洗過濾器可以將大于80μm以上顆粒雜質攔截過濾掉，保證出水水質或后續精密過濾正常工作提供預過濾。防爆型自清洗過濾器能夠自動清洗無需人工干預，可采用時間、壓差的方式進行自動控制，也可人工就地或遠程操控。YQZF系列防爆型自清洗過濾器采用立式、臥式、或多機并聯（提供更大流量）等安裝方式。且產品結構簡便、設計合理、維修保養成本低（無需經常更換備件）、使用效果突出等特點。
防爆型自清洗過濾器可根據過濾器安裝位置，來選擇電器電控部分（防爆電機、防爆差壓變送器、防爆電動球閥、防爆電控箱）的防爆防護等級。
并且在供貨時提供電器電控（外購件）合格證書、防爆證書。
注：需要煤安證請在下單前溝通。

2、應用領域

石化行業:旁濾（循環冷卻水）系統的過濾、污水處理等
煤礦行業：礦井水凈化過濾等
鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等。
電力行業：鍋爐水系統處理、污水處理等
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等
機械加工行業：循環冷卻水系統、高壓沖洗水系統等。
農業灌溉：灌溉水、滴灌水過濾，河水井水地下水過濾等。

3、工作原理

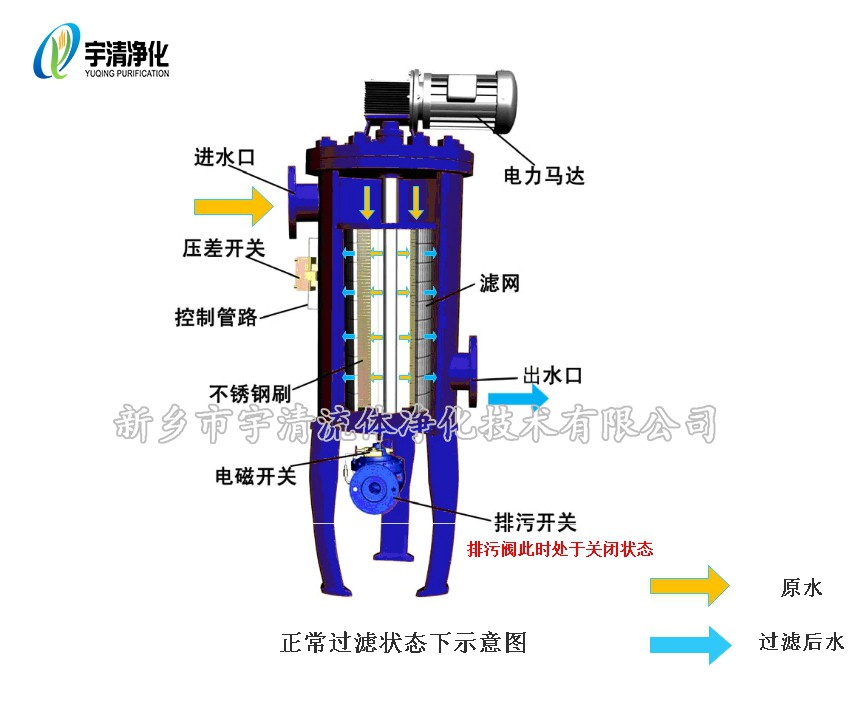

防爆型自清洗過濾器過濾狀態：未經過濾的水通過進水口流經濾網，雜質被攔截在濾網內部，過濾后的水經濾網外通過出水口流出設備。此時清洗電機不工作，排污球閥處于關閉狀態。

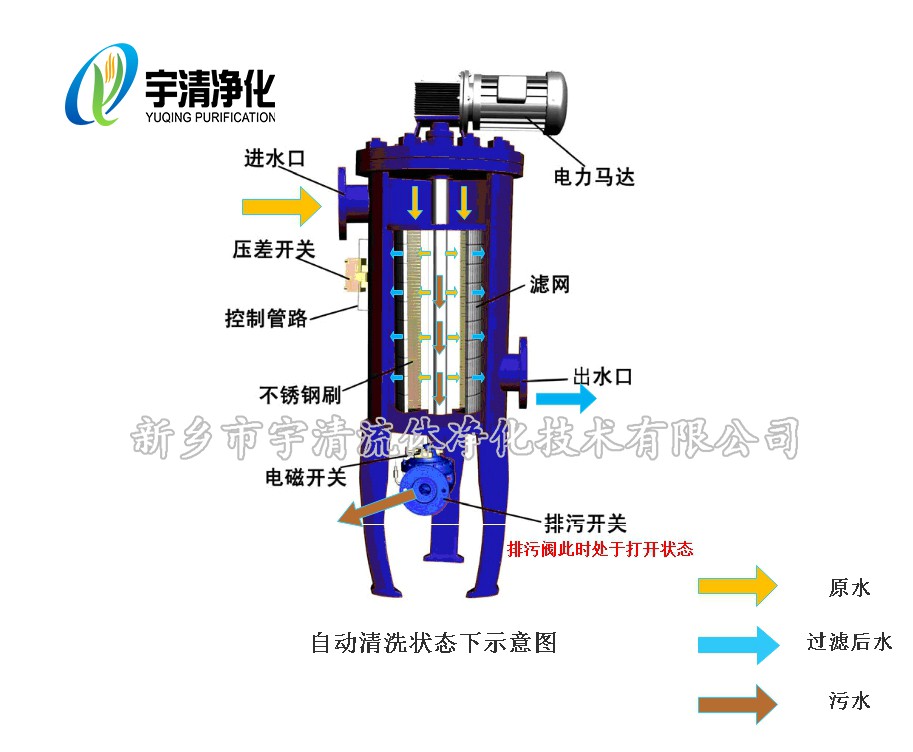

防爆型自清洗過濾器清洗狀態:設備清洗洗時，電機驅動鋼刷轉動，將粘附于濾網上的雜質清理下來。此時排污口自動打開，過濾后的水一部分經過濾網正常排出，另一部分水經過排污口將雜質帶出系統。清洗洗結束后，排污口自動關閉，電機停止工作。過濾后的水正常從出水口排出。自清洗過濾器的的設計可實現反洗時不停水，保證整個系統的正常工作。

防爆型自清洗過濾器反洗狀態控制：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。舉例：某煉油廠配套防爆型自清洗過濾器一臺。客戶根據以往經驗將時間控制設置在24個小時反洗一次，但是由于最近水質的下降、擔心24個小時清洗一次的周期時間太長，雜質含量太多堵塞濾網造成壓差過高、對過濾器及后續設備產生不好的影響，于是他們在過濾器上設置了壓差為0.2Mpa。過濾器在運行一段時間后，壓差報警，但此時并未達到24小時清洗周期，系統根據壓差控制也自動開啟反洗狀態、雜質被順利清除，系統恢復正常；客戶也可選擇手動控制、根據需求自行手動開啟反洗。
如需遠程操控監測設備運行情況，可選配PLC智能控制系統，預留485協議接口。

4、產品特點

■過濾精度從80微米-4000微米
■流量：25m³/h~2800m³/h
■進出口通徑：DN50~DN600
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■工作壓力：0.1MPa-2.5Mpa
■工作溫度：≤70℃
■電源： 380V/50Hz
■清洗電機功率：0.18-0.75KW
■控制電壓：AC220
■清洗方式：刷式、刮刀式
■控制方式：壓差、時間、手動或人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：立式安裝、臥式安裝，多臺并聯可獲得更大流量

5、型號解釋

YQZ-DN100-B16/0.3（-T）

YQ```````````新鄉宇清凈化
Z`````````````自清洗過濾器
F`````````````防爆型（可選擇防爆等級）
DN80```````進出水口尺寸
B`````````````殼體材質3164不銹鋼（V 殼體材質碳鋼 A殼體材質不銹鋼304L）
16```````````最大工作壓力160kg（另有 1.0Mpa、2.5Mpa 規格）
0.2```````````過濾精度 0.3mm（300μ m）

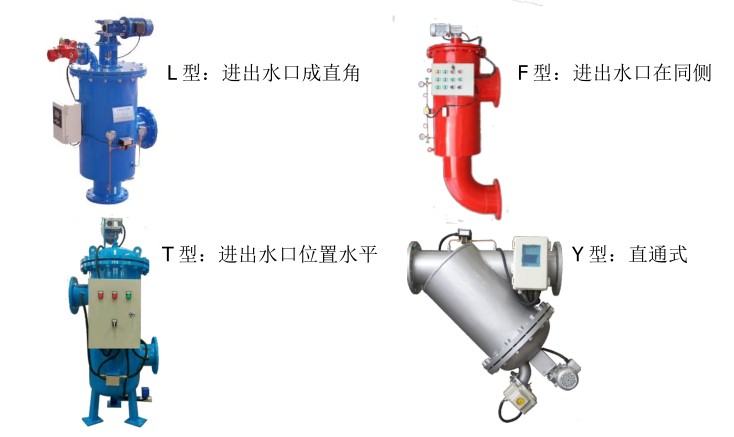

(-T）```````·安裝形式另有L型 F型 Y型

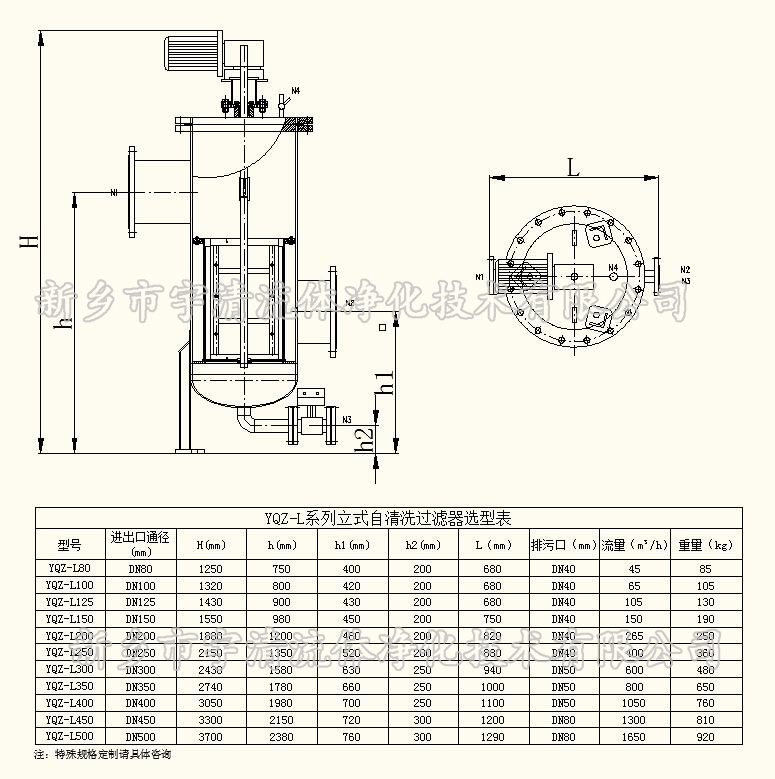

6、過濾器參數

單臺流量	25-2800t/h 多流量可多臺并聯安裝
工作壓力	0.2Mpa-2.5Mpa
工作溫度	-10℃-70℃
過濾精度	80-4000μm
控制方式	壓差、時間及手動
清洗時間	60s
清洗壓損	0.01-0.03Mpa
控制電壓	AC220V
操作電壓	380V 50HZ

注：上表為標準產品，所有尺寸規格均可按照客戶需求修改定制

7、注意事項

該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。
首次運行時，應按以下步驟進行：
檢查過濾器是否處于正常工作狀態：
察看過濾器各連接處是否牢固。
察看過濾器電控箱部分應是干燥的。
接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工狀態，設 備可投入試運行。插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部》
注意：過濾器在不通水時，不能通電運行。

8、日常維護

YQZF系列防爆型自清洗過濾器結構簡單、設計合理、平常基本不需要專門的維護。
運行一段時間后發現過濾器頻繁因為壓差到達設定值自動反洗
①水質較差，雜質顆粒物太多，解決方法：在過濾器前端加裝藍氏或Y型過濾器預過濾大的顆粒物雜質
②鋼刷經過長時間的磨損，已經無法正常工作，導致濾網清理不干凈，此時則需更換鋼刷
壓差突然變小
有可能是大顆粒的雜質進入過濾器中將濾網損壞，此時停機更換濾網就可解決問題。

注意：鋼刷及濾網是消耗品、具體的壽命和現場工況環境有關！建議在自清洗過濾器前方配置水沉淀池或者過濾精度更粗的籃式過濾器，防止較大雜質進入過濾器內部損壞鋼刷及濾網，延長設備使用壽命！
